Dachlogos und Aufdachanlagen

Dachlogos, sogenannten Aufdachanlagen, sind weithin sichtbar und wirken edel und erhaben. Als Meisterbetrieb “sind wir spezialisiert auf freistehende Werbeanlagen auf Gewerbebauten”, so Geschäftsführer Thomas Würmser.

Ausgezeichnete Qualität und faire Preise sowie ein guter Zeitplan und engmaschige Kundenbetreuung sind uns wichtig. Grundsätzlich gibt es zwei verschiedene Varianten, ein Dachlogo zu montieren.

Ich interessiere mich für ein beleuchtete Buchstaben

Ich interessiere mich für unbeleuchtete Buchstaben

Aufdachanlagen für Flachdächer

In der Regel werden Aufdachanlagen auf Flachdächern großer Gewerbehallen angebracht. Aber auch Dachlogos auf geziegelten Satteldächern sind möglich. Für die Flachdächer gibt es zwei verschiedene Montagemöglichkeiten.

Befestigung der Aufdachanlage durch Ballastplatten

Der Großteil unserer Kunden wählt diese Variante. Dabei wird das komplette Gestell an dem das Dachlogo später befestigt werden soll mit einem Kran auf das Dach gehoben. Befindet es sich in der korrekten Position, wird es durch schwere Betonplatten fixiert.

Befestigung des Dachlogos durch Verschrauben

Bei dieser Befestigungsart verbinden wir das Logo direkt mit dem Gebäude. Unser Kunde lässt dafür eine Durchdringung des Daches vornehmen und stellt eine Flanschplatte bereit. Das Gestell für das Logo wird auch hier mit einem Kran hochgehievt und anschließend auf dem Dach verschraubt.

Statik, Statik, Statik

Entscheidend für beide Befestigungsarten ist immer die Statik. Immerhin wiegt eine Aufdachanlage mit Betonplatten mehrere hundert Kilo. Das Dach muss die zusätzliche Last gut tragen können. Deswegen wird in einem ersten Schritt bei Aufdachanlagen immer ein Statiker bestellt. Dieser gibt die Dimensionen der Vierkantrohre für das Gestell und auch das zulässige Gesamtgewicht des Dachlogos genau vor.

1
2

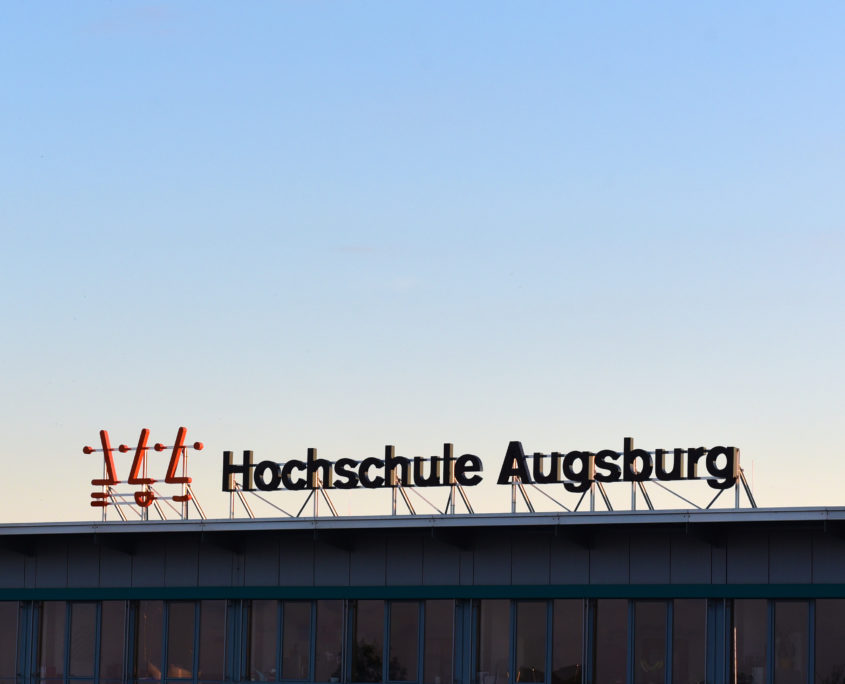

Einzelbuchstaben Logo
1

optimierte Positionierung der Unterkonstruktion

2

individuelle Logo-Elemente

1

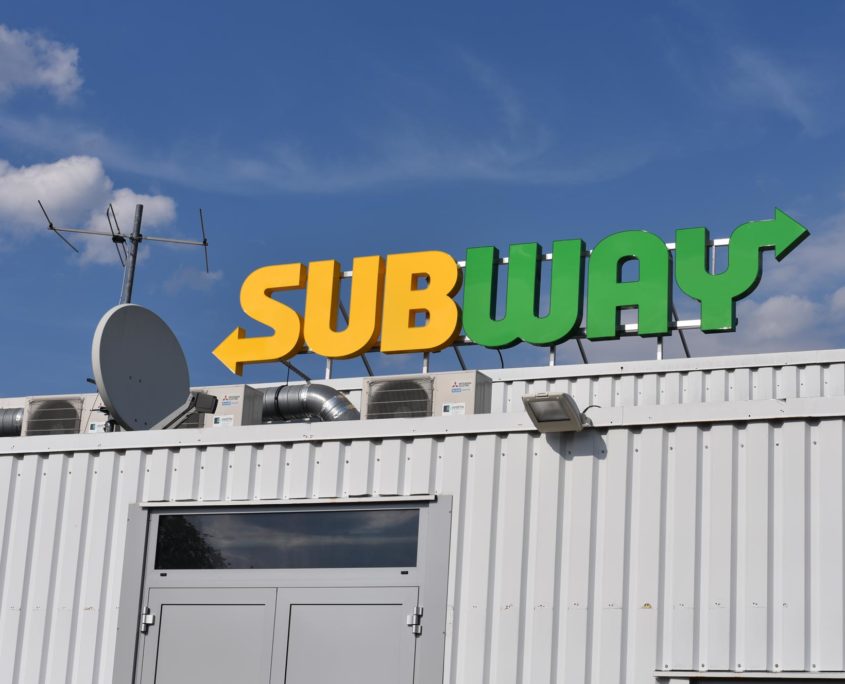

Profil 4/5 Leuchtschrift auf Dach montiert
1

Wir fertigen individuelle, freistehende Leuchtschriften

Aufdachanlagen für Satteldächer

Ein Dachlogo auf einem Satteldach anzubringen ist grundsätzlich möglich, allerdings deutlich aufwändiger. Zunächst wird das Dach durch einen Dachdecker abgedeckt. Danach montiert ein Schlosser eine Konstruktion in das Gebäude hinein, bei der am Schluss vertikale Ständer aus dem Dach herausragen. Zuletzt wird das Dach wieder gedeckt und das Dachlogo kann an den vertikalen Ständern befestigt werden.

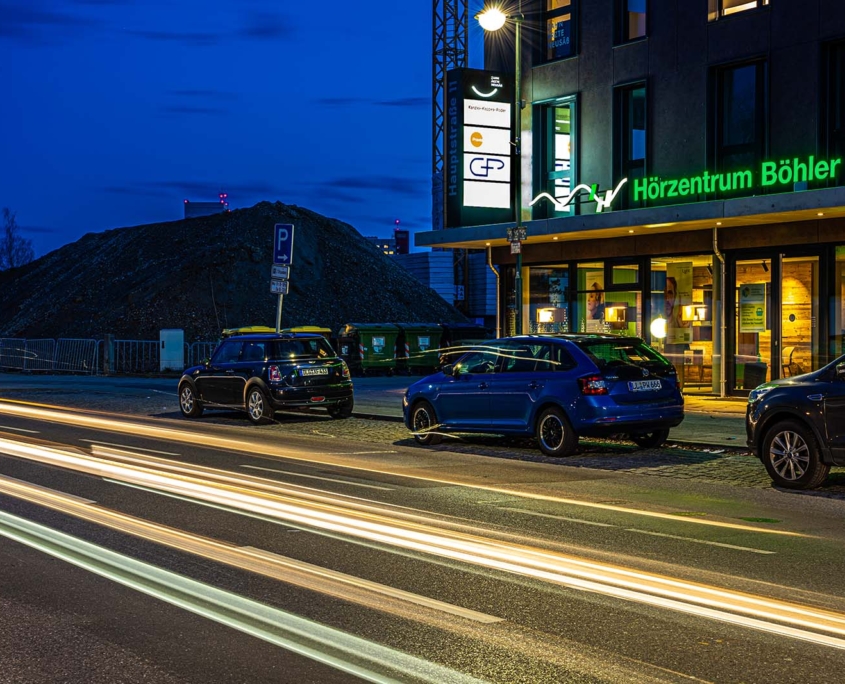

Der Kompromiss: Eine Leuchtschrift die über die Dachkante hinausragt

Manchmal erlaubt die Statik kein klassisches Dachlogo. Oder es soll eine kleinere Lösung sein. Dann gibt es auch die Möglichkeit einen Schriftzug an der Fassade zu montieren und ihn über die Dachkante hinausragen zu lassen. Damit erreichen wir eine ähnliche Optik wie bei einer Aufdachanlage. Aber durch die Bohrmontage an der Wand ist die Leuchtschrift einfacher zu befestigen, günstiger umzusetzen und es gibt kein Problem mit der Statik.

Ihr Dachlogo perfekt beleuchtet

Die passenden Profilbuchstaben

Grundsätzlich können alle unsere Profilbuchstaben auch auf dem Dach montiert werden. Die meisten Kunden wählen frontleuchtende Buchstaben. Also Profil 4,5 oder 6. Diese sind sehr gut von einem weiten Betrachtungsabstand sichtbar.
Auch unsere rückleuchtenden Profil 3 Buchstaben sind möglich, sie lassen sich für Aufdachanlagen aber nur mit einem rückseitigen Reflektorbuchstaben umsetzen.
In manchen Fällen empfehlen wir Profil 8 Buchstaben, bei denen die Kante mit leuchtet. Profil 8 Buchstaben sind vorteilhaft bei dunkleren Farben, die schwerer zu beleuchten sind. Beispielsweise blau oder lila. Weil die Kanten mit leuchten sind so auch die Leuchtschriften in dunkleren Farben gut lesbar.

Licht an

Natürlich braucht Ihr Dachlogo Strom, damit es leuchten kann. In der Regel wird dieser vom Elektriker nach draußen gelegt. Häufig ist an den Gebäuden bereits ein Dämmerungsschalter für die Außenbeleuchtung vorhanden. Wir empfehlen unseren Kunden die Leuchtwerbung auch auf diesen Schalter zu legen. Dann geht mit der Zeitschaltung die gesamte Beleuchtung des Gebäudes gleichzeitig und zum richtigen Zeitpunkt an.

So fertigen wir Ihre Aufdachanlage

Bei uns erhalten Sie Beratung, Fertigung, und auf Wunsch auch die Montage aus einer Hand. Wir fertigen sowohl das Gestell für die Aufdachanlage als auch die beleuchteten Buchstaben komplett in unserer Werkstatt in Augsburg. Nach Auftragserteilung bekommen Sie von uns eine Freigabezeichnung, mit allen Details. Für die Selbstmontage geben wir Ihnen eine Montageanleitung mit.
Nutzen Sie jetzt kostenlos und unverbindlich unseren Online-Konfigurator oder kontaktieren Sie uns und beschreiben uns Ihre Vorstellungen des Dachlogos.

Logo auf dem Dach – Anwendungsbeispiele

Optionale Montageplatte

Sie können die Leuchtschrift montagefertig auf einer Aluminiumplatte vorbauen lassen (inkl. LED-Verkabelung und standrichtig aufgeschrauben bzw. aufgeklebte Buchstaben). Sie müssen nur die gesamte Platte wie ein Bild an die Wand oder vorgesehene Stelle schrauben und die Leuchtschrift anschließen. Fertig. Wählen Sie entsprechend die Option “Montageplatte”.

Acrylbuchstaben rückleuchtend

Leuchtbuchstaben auf Montageplatte Seitenansicht

Acrylbuchstaben rückleuchtend

Leuchtbuchstaben auf Montageplatte Ansicht von vorne

“ACRYL LED B” Leuchtbuchstaben

rückleuchtende Leuchtschrift

Gefräste Vollacrylbuchstaben mit Lackierung nach Kundenvorgabe
rückseitig ausleuchtend (Leuchtkorona)
Der Montageuntergrund sollte hell und mit mattem Oberflächenfinish versehen sein
innenliegende LED Beleuchtung
Lichttemperatur wählbar zwischen 3000 oder 6500 Kelvin
inkl. Gewindestangen und Abstandstüllen zur schwebenden Montage
inkl. Trafo mit Niedervoltspannung
inkl. Lochbildzeichnung im Maßstab 1:1 zur einfachen Montage

  • schlanke Bautiefe von nur 20 mm
  • mögliche Buchstabenhöhe: 10 – 60 cm
  • minimale Balkenstärke 18mm
  • starke LED Leuchtkraft

Acryl LED B – Tagansicht

Acrylbuchstabe rückleuchtend Muster

Acryl LED B – Nachtansicht

Acrylbuchstabe rückleuchtend Nacht

Acryl LED B – Anwendungsbeispiele

“ACRYL LED F” Leuchtbuchstaben

frontleuchtende Leuchtschrift

Gefräste Vollacrylbuchstaben mit seitlicher Lackierung nach Kundenvorgabe
Buchstabenfront durchleuchtet
innenliegende LED Beleuchtung
Lichttemperatur wählbar zwischen 3000 oder 6500 Kelvin
inkl. Gewindestangen und Abstandstüllen zur schwebenden Montage
inkl. Trafo mit Niedervoltspannung
inkl. Lochbildzeichnung im Maßstab 1:1 zur einfachen Montage

  • schlanke Bautiefe von nur 30 mm
  • mögliche Buchstabenhöhe: 10 – 60 cm
  • minimale Balkenstärke 18 mm
  • starke LED Leuchtkraft

Acryl LED F – Tagansicht

Acrylbuchstabe frontleuchtend Muster

Acryl LED F – Nachtansicht

Acrylbuchstabe frontleuchtend Muster

Acryl LED F – Anwendungsbeispiele

“ACRYL LED BS” Leuchtbuchstaben

rück- und seitenleuchtende Leuchtschrift

Gefräste Vollacrylbuchstaben mit seitlicher Beleuchtung und rückseitiger Leuchtkorona
Die Buchstabenkante wird seitlich zur Hälfte ablackiert und zur Hälfte durchleuchtet in weiß
Der Montageuntergrund sollte hell sein mit einem matten Oberflächenfinish
innenliegende LED Beleuchtung
Lichttemperatur wählbar zwischen 3000 oder 6500 Kelvin
inkl. Gewindestangen und Abstandstüllen zur schwebenden Montage
inkl. Trafo mit Niedervoltspannung
inkl. Lochbildzeichnung im Maßstab 1:1 zur einfachen Montage

    • schlanke Bautiefe von nur 30 mm
    • mögliche Buchstabenhöhe: 10 – 60 cm
    • minimale Balkenstärke 18 mm
    • starke LED Leuchtkraft

Acryl LED BS – Tagansicht

Acrylbuchstabe rück- und seitenleuchtend Muster

Acryl LED BS – Nachtansicht

Acryl LED BS – Anwendungsbeispiele

“ACRYL LED FB” Leuchtbuchstaben

front- und rückleuchtende Leuchtschrift

Gefräste Vollacrylbuchstaben mit vorder- und rückseitiger Beleuchtung
Die Buchstabenfront wird durchleuchtet und die Rückseite wird hinterleuchtet (Leuchtkorona)
Der Montageuntergrund sollte hell sein mit einem matten Oberflächenfinish
innenliegende LED Beleuchtung
Lichttemperatur wählbar zwischen 3000 oder 6500 Kelvin
inkl. Gewindestangen und Abstandstüllen zur schwebenden Montage
inkl. Trafo mit Niedervoltspannung
inkl. Lochbildzeichnung im Maßstab 1:1 zur einfachen Montage

    • schlanke Bautiefe von nur 30 mm
    • mögliche Buchstabenhöhe: 10 – 60 cm
    • minimalste Balkenstärke 18 mm
    • starke LED Leuchtkraft

Acryl LED FB – Tagansicht

Acrylbuchstabe front- und rückleuchtend Muster

Acryl LED FB – Nachtansicht

Acrylbuchstabe front- und rückleuchtend Muster

Acryl LED FB – Anwendungsbeispiele

“PROFIL 3” LED Profilbuchstaben

Rückleuchtende Schattenschrift

  • Reliefbuchstaben aus Aluminium mit einer durchleuchtenden Acrylglasrückwand
  • zur schwebenden Wandmontage (30-70mm) vor einer hellen und möglichst matten Gebäudefassade oder Blende
  • Oberfläche nach Kundenvorgabe lackiert oder als Metalloberfläche (Edelstahl, Messing, Aluminium eloxiert usw.)
  • innenliegende LED Beleuchtung wirft nach hinten eine Leuchtkorona an die Wand
  • mögliche Bautiefen: 70 oder 120mm
  • mögliche Buchstabenhöhe: 300 – 1500mm

Profil 3 – Tagansicht

Profil 3 – Nachtansicht

Profil 3 – Anwendungsbeispiele

“PROFIL 4” LED Profilbuchstaben

Frontleuchtende Profilschrift mit Aluminiumrahmen für besonders große Leuchtschriften

  • Reliefbuchstaben aus Aluminium mit einer durchleuchtenden Acrylglasfrontscheibe und einem Aluminiumrahmen
  • die seitlichen Aluminiumoberflächen werden nach Kundenvorgabe lackiert oder als Metalloberfläche (Edelstahl, Messing, Aluminium eloxiert usw.) gefertigt
  • die Frontscheibe wird als farbiges, opales Acrylglas eingesetzt
  • innenliegende LED Beleuchtung
  • besonders für große Buchstaben geeignet, der Aluminiumrahmen deckt seiltich einige Zentimeter der Frontfläche ab
  • mögliche Bautiefen: 120mm
  • mögliche Buchstabenhöhe: 800 – 2500mm

Profil 4 – Tagansicht

Profil 4 – Nachtansicht

Profil 4 – Anwendungsbeispiele

Bauform LED Profilbuchstaben “Profil 5”

Frontleuchtende Profilschrift mit Kunststoffrahmen für bis zu 1m Buchstabenhöhe

  • Reliefbuchstaben aus Aluminium mit einer durchleuchtenden Acrylglasfrontscheibe und einem PVC-Kantenumleimer
  • die seitlichen Aluminiumoberflächen werden nach Kundenvorgabe lackiert oder als Metalloberfläche (Edelstahl, Messing, Aluminium eloxiert usw.) gefertigt
  • die Frontscheibe wird als farbiges, opales Acrylglas eingesetzt
  • innenliegende LED Beleuchtung
  • mögliche Bautiefen: 70 oder 120mm
  • mögliche Buchstabenhöhe: 300 – 1000mm

Profil 5 – Tagansicht

Profil 5 – Nachtansicht

Profil 5 – Anwendungsbeispiele

Bauform LED Profilbuchstaben “Profil 6”

Frontleuchtende Profilschrift ohne Rahmen für bis zu 80cm Buchstabenhöhe

  • Reliefbuchstaben aus Aluminium mit einer durchleuchtenden Acrylglasfrontscheibe
  • die seitlichen Aluminiumoberflächen werden nach Kundenvorgabe lackiert oder als Metalloberfläche (Edelstahl, Messing, Aluminium eloxiert usw.) gefertigt
  • die Frontscheibe wird als farbiges, opales Acrylglas eingesetzt
  • innenliegende LED Beleuchtung
  • mögliche Bautiefen: 70 oder 120mm
  • mögliche Buchstabenhöhe: 200 – 800mm

Profil 6 – Tagansicht

Profil 6 – Nachtansicht

Profil 6 – Anwendungsbeispiele

Bauform LED Profilbuchstaben “Profil 8”

Front- und seitenleuchtende Profilschrift

  • Reliefbuchstaben aus durchleuchtenden Acrylglasscheiben und Aluminiumboden
  • die Front- und Seitenflächen werden als farbiges, opales Acrylglas umgesetzt
  • innenliegende LED Beleuchtung
  • zur besseren Lesbarkeit empfehlen wir die Front- u. Seitenflächen in unterschiedlichen Farben zu gestalten
  • mögliche Bautiefen: 60 – 140mm
  • mögliche Buchstabenhöhe: 300 – 1500mm

Profil 8 – Tagansicht

Profil 8 – Nachtansicht

Profil 8 – Anwendungsbeispiele

Optionale Montageschiene

Sie können die Leuchtschrift montagefertig auf einer Schiene vorbauen lassen (inkl. LED-Verkabelung und standrichtig aufgeschrauben Buchstaben). Sie müssen dann nur die Montageschiene an die Wand oder vorgesehene Stelle schrauben und die Leuchtschrift anschließen. Fertig. Wählen Sie entsprechend die Option “Montageschiene”.

Montageschiene Ansicht hinten

Leuchtschrift in Profil 5 Bauform auf einer Montageschiene

Montageschiene Ansicht vorne
